SDSL小区宽带接入设备

 　　SDSL是DSL技术与以太网技术相结合的产物，它采用简单的媒体转换器取代了昂贵复杂的DSL和DSLAM，避免了把IP数据包转换为ATM数据元的麻烦。SDSL实现了可在一对普通铜线上，以上下对称的2.3Mbps速率支持有话音伴随达2.4 Km的传输距离，无话音伴随情况下传输距离更可达到2.7 Km。该设备还具有速率限制功能，配合SNMP可以设定从256Kbps到2.3Mbps的用户速率，以适应不同传输距离的需要。SDSL具有开通率高、覆盖面积广、传输速率高、性能稳定的特点，特别适合于中国的高速因特网接入。

　　工作环境　　　　　　　　　　　　　　　　　　　　　　
　　　　输入电压：AC220V，70W　　　　　　　　　
　　　　工作温度：0～50℃
　　　　环境湿度：５～90％无凝结

　　DSL线路特征
　　　　2B1Q线路编码方式               　　　图2.  SDSL 机框插卡式产品外形 (48用户／3U)
　　　　传输速率：2.3Mbps
　　　　传输距离：全双工2.7 Km  (CPEV Cable 0.5mm无话音伴随)
　　　　具有速率限制功能：用户可从256Kbps到2.3Mbps分16级进行选择

设备安装要求
　　19”标准机架（插入型）高度：1U／3U／6U（1U=44.45mm）
　　DSL接口：RJ-11
　　10/100Base-T接口：RJ-45

面板指示灯：能根据指示灯的状态判断链路连接情况及数据收发情况，方便设备的安装及故障检测。

SDSL软件特性
　　具有SNMP功能
　　可远程监测设备运行状态及用户端口状态
　　用户端口控制
　　具有远程升级软件功能
　　线路速率分级选择
　　具有远程复位功能
　　VLAN功能任意划分，保障用户安全
　　管理员IP地址过滤，保障系统安全

SDSL用户终端
　　外置式10Mbps RJ-45接口
　　传输速率：全双工2.3Mbps　　　　　　　　　　        图3. 用户终端外观
　　2B1Q线路编码方式
　　传输距离：2.7 Km  (CPEV Cable 0.5mm 无话音伴随)
　　具有速率限制功能：用户可从256Kbps到2.3Mbps分16级进行选择
　　输入电压：AC220V  输出电压：DC5V ,750MA
　　工作温度：0～50℃   外置型用户终端尺寸(W×H×D)：125×32×176mm

SDSL适用范围
　　高速因特网接入服务
　　LAN TO LAN 的连接
　　T1和E1线路连接

SDSL滤波器　　　　　　　　　　　　　　　　　　　　　　SDSL 　　 　LINE 　　 　PSTN
　　SDSL／LINE／PSTN接口 : 50 Pin
　　DSL配置：16 条线路
　　结构：19” 标准机架                    　　　　　图4 . 滤波器示意图（局端／用户端）
　　用户端滤波器接口(DSL, PSTN, Line) : RJ 11

SDSL传输距离

   注：带有 * 星号的系指有话音伴随时的传输距离

SDSL应用实例

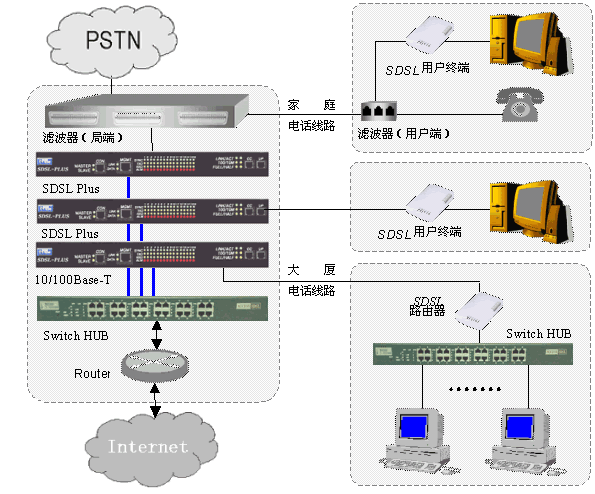

                        图5 .  SDSL宽带接入设备应用

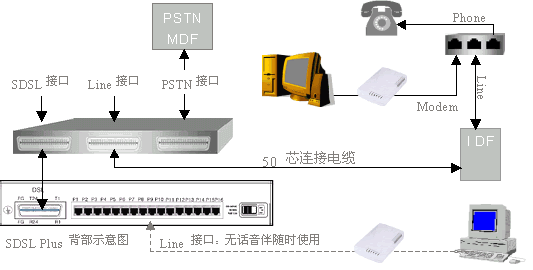

                        图6 .  SDSL安装接线图

1、系统结构

1）SDSL-PLUS的外部结构

SDSL-PLUS包括电源、SDSL16个用户端口以及一个局域网端口等。电源部分属于固定内置式；SDSL-PLUS提供16个用户端口，并且具有单独的级联端口和单独的10/100M上行端口。

2）使用方法
　 电源：提供AC/DC电源。 输入：AC 220V   输出：DC 5V／DC 3.3V
　 SDSL16：SDSL用户端利用一对铜芯电缆
　 LAN上行端口：网络端，提供一个10/100Base-T端口(48用户型提供2个端口)

2、系统性能
　　用户容量：每台设备能容纳16个用户
　　　网络接口
　　　　　10/100Base-T UTP电缆接口
　　　　　每台设备有一个10/100Base-T Up-link端口
　　　　　符合IEEE802.3以太网标准
　　　　　IEEE802.1D透明的MAC桥路
　　　DSL线路特征
　　　　　线路编码：2B1Q线路编码方式
　　　　　传输速率：2.3Mbps
　　　　　传输距离：2.7km (CPEV Cable 0.5mm)
　　　　　传输方式：全双工
　　　工作环境和工作电压
　　　　　输入电压：AC220V
　　　　　工作温度：0~50℃
　　　　　环境湿度：5~90%，无凝结
　　　　　功耗：70W
　　　设备安装要求：19”标准机架（插入型）
　　　　　高度：1U／3U／6U （1U=44.45mm）
　　　　　DSL接口：RJ-11
　　　　　10/100Base-T接口：RJ-45
　　　DSL指示灯状态
　　　　　Sync指示灯：当DSL线路连接正常时，指示灯亮。
　　　　　TXD指示灯：当传输LAN信号到RT时，灯闪。
　　　　　RXD指示灯：当从RT接收LAN信号时，灯闪。
　　　　　ALARM指示灯：当初始化操作或DSL线路连接不正常时，灯亮。
　　　UpLink/Cascade Link指示灯状态
　　　　　Link/Act指示灯：当接收LAN信号正常时，灯亮；当传输或接收数据时，灯闪。
　　　　　10/100M指示灯：当线路速率为100Mbps时，灯亮。
　　　　　Full/Half指示灯：当线路工作方式为“全双工”时，灯亮；当发生冲突时，灯亮。
